產品概述

H3C S10500 系列交換機產品是新華三技術有限公司（以下簡稱 H3C 公司）面向云計算數據中心核心、下一代園區網核心和城域 網匯聚而專門設計開發的核心交換產品。采用先進的 CLOS多級多平面交換架構，可以提供持續的帶寬升級能力，支持?jǐn)?shù)據中心大 二層技術 TRILL、縱向虛擬化和 MDC（一虛多）技術，支持 EVB 和FCOE，并完全兼容40GE和100GE以太網標準。該產品基于 H3C自主知識產權的Comware 操作系統，以 IRF2（Intelligent Resilient Framework 2，第二代智能彈性架構）、IRF3.1（Intelligent Resilient Framework3，第三代智能彈性架構升級版）技術為系統基石的虛擬化軟件系統，進一步融合 MPLS VPN、IPv6、應用安 全、應用優化，無線，BRAS 等多種網絡業務，提供不間斷轉發、不間斷升級、優雅重啟、環網保護等多種高可靠技術，在提高用 戶生產效率的同時，保證了網絡最大正常運行時間，從而降低了客戶的總擁有成本（TCO）。同時，H3C S10500 也符合“限制電 子設備有害物質標準（RoHS）”，是綠色環保的路由交換機。

S10500 產品包括 S10504、S10506、S10508、S10508-V、S10510、S10512 六個型號，能夠適應不同網絡規模的端口密度和性 能要求，為用戶的核心網絡建設提供有力的設備保障。

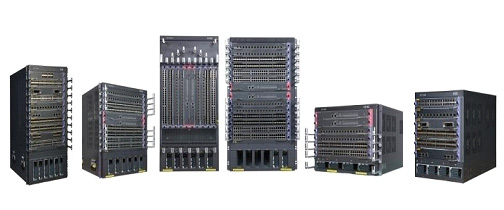

                       S10510     10508   S10508-V   S10512     S10504       S10506

產品特點

先進的CLOS 多級多平面交換架構

采用先進的CLOS多級多平面交換架構，提供持續的帶寬升級能力。

正交網板設計：S10500 業務板卡與交換網板采用完全正交設計(90 度)，跨線卡業務流量通過正交連接器直接上交換網板，背板走 線降低為零（極大規避信號衰減），極大提升了系統帶寬和演進能力，整機容量可平滑擴展至百 Tbps；

支持40GE和100GE以太網標準，充分滿足無阻塞園區網的應用及未來發展需求。 獨立的交換網板卡，控制引擎和交換網板硬件相互獨立，最大程度的提高設備可靠性，同時為后續產品帶寬的持續升級提供保證。

創新的分布式多引擎設計

采用了創新的硬件設計，通過全分布式的獨立控制引擎、檢測引擎、維護引擎為系統提供強大的控制能力和毫秒級的高可靠保障； 分布式的控制引擎，所有業務板均提供強大的控制處理系統，輕松處理各種協議報文及控制報文，并支持協議報文精細控制，為系

統提供完善的抗協議報文攻擊的能力；

分布式的檢測引擎，所有業務板都可以分布式的 BFD、OAM等快速故障檢測，并與控制平面的協議實行聯動，支持快速保護切換 和快速收斂，可以實現毫秒級的故障檢測，保障業務不中斷；

分布式的維護引擎，智能化 CPU系統支持電源智能管理，可以支持單板順序上下電（降低單板同時上電帶來的電源沖擊，提高設 備壽命，降低電磁輻射，降低系統功耗），設備在線狀態檢查。

IRF2（第二代智能彈性架構--橫向虛擬化）

面向園區網橫向業務整合的需求，S10500 支持IRF2（第二代智能彈性架構）技術，將多臺高端設備虛擬化為一臺邏輯設備，是業 界首款支持4框虛擬化的核心交換機產品，在可靠性、分布性和易管理性方面具有強大的優勢，主要體現在三個方面：

可靠性：通過專利的路由熱備份技術，在整個虛擬架構內實現控制平面和數據平面所有信息的冗余備份和無間斷的三層轉發，極大 的增強了虛擬架構的可靠性和高性能，同時消除了單點故障，避免了業務中斷；

分布性：通過分布式跨設備鏈路聚合技術，實現多條上行鏈路的負載分擔和互為備份，從而提高整個網絡架構的冗余性和鏈路資源 的利用率；

易管理性：整個彈性架構共用一個IP管理，簡化網絡設備管理，簡化網絡拓?fù)涔芾?，提高運營效率，降低維護成本。

IRF3.1：（第三代智能彈性架構升級版—縱向虛擬化）

S10500 系列產品可以在縱向維度上支持異構虛擬化，將核心和接入設備通過 IRF3.1 技術形成一臺縱向邏輯虛擬設備，支持 AC、AP 統一管理、配置，相當于把一臺盒式設備作為一塊遠程接口板加入主設備系統，以達到擴展 I/O端口能力和進行集中控制管理的目 的。IRF3.1 技術可以簡化管理，大幅度降低網絡管理節點；簡化布線，二層變?yōu)橐粚?，?jié)省橫向連接線纜；最終實現數據轉發平面 虛擬化，便與簡化業務部署和自動編排。

數據中心虛擬化和網絡融合技術

作為企業級云計算數據中心核心設備，S10500 系列產品在云計算數據中心虛擬化和網絡融合方面都提供了一系列技術解決方案：

TRILL：隨著服務器和交換機規模的增加，數據中心網絡越來越傾向于扁平化的網絡架構以便于維護管理，這就要求構建一個大 型的二層網絡；S10500 系列產品支持通過 TRILL 技術和縱向虛擬化技術來進行數據中心大二層網絡的構建。數據中心大二層技 術 TRILL（TRansparent Interconnection of Lots of Links，多鏈路透明互聯）協議將三層路由技術 IS-IS（Intermediate System- to-Intermediate System，中間系統到中間系統）的設計思路引入二層網絡，并對其進行了必要的改造。從而將二層的簡單、靈 活性與三層的穩定、可擴展和高性能有機融合起來。

MDC：S10500 產品可以通過MDC技術實現正真的1：N的虛擬化，即把一臺交換機虛擬成N臺互相獨立的虛擬交換機，不 同于傳統的交換機虛擬化技術，MDC虛擬出的每臺交換機之間物理隔離、安全隔離，擁有獨立的硬件資源和管理權限，滿足多 業務客戶共享核心交換機的需求，這樣，一方面可以充分利用核心交換機的能力達到隔離復用的作用，另一方面也降低了用戶 的投資成本，一舉兩得。

EVB：S10500 產品支持EVB (Edge Virtual Bridging)，通過 VEPA (Virtual Ethernet Port Aggregator)技術將虛擬機產生的網絡 流量上傳至與服務器相連的物理交換機進行處理，不僅實現了虛擬機間流量轉發，同時還解決了虛擬機流量監管、訪問控制策略部署等問題。

FCOE：S10500 系列產品支持 FCOE 技術；FCOE 技術主要用來解決云計算數據中心LAN網絡和存儲網絡異構的問題，通過 FCoE 和CEE技術的部署，可以實現數據中心前端網絡和后端網絡架構的融合，解決數據、計算和存儲三網割裂的技術難題， 從而大大降低數據中心的采購和擴容成本；

EVI：S10500 系列產品支持EVI（Ethernet Virtual Interconnection，以太網虛擬化互聯）技術，EVI是一種先進的"MAC in IP"技 術，EVI解決方案部署非常簡單，基于現有的 IP網絡，給分散的物理站點提供靈活的二層互聯功能，能夠?qū)崿F(xiàn) 64個站點的互聯。

基于DRNI 架構的 HA

S10500 系列交換機支持DRNI（Distributed Resilient Network Interconnect，分布式彈性網絡互連）跨設備鏈路聚合技術，通過將 兩臺物理設備在轉發層面虛擬成一臺設備來實現跨設備鏈路聚合，保持控制層面互相獨立，提供設備級冗余保護和流量負載分擔， 同時提高系統的可靠性。

基于開放架構的多業務融合

S10500 系列秉承H3C公司的開放架構設計理念——開放應用架構（OAA），將傳統園區網核心交換機的 L2至L3的報文轉發的簡 單功能，重新定義為集成 L2至L7的深度業務感知，有線無線一體化，有源無源一體化，IPv4/IPv6 一體化，網絡流量分析與管控 等多業務于一體的多業務承載平臺。

S10500 系列支持防火墻模塊、IPS模塊、負載均衡等安全控制模塊，可以將安全保護功能擴展到交換機的每個端口；支持虛擬防 火墻功能，可以為 VPN用戶提供網絡防火墻的租用服務。實現了網絡業務和安全業務的無縫融合。

S10500X 系列支持面向未來的開放業務平臺，通過交換機集成第三方軟件，為交換機帶來更強的業務融合能力。

新一代有線無線一體化方案

S10500 系列交換機支持新一代有線無線一體化方案。交換機原生支持融合 AC功能，直接能夠管理無線AP，相比單一的無線AC 插卡方案具有部署更加靈活簡單的優勢；S10500 系列交換機同時支持大容量專業無線 AC 插卡方案，并能夠與交換機融合 AC 功 能完美結合形成獨特的分層AC方案，解決大規模無線部署環境下的管理復雜問題，讓有線無線一體化方案更靈活更簡便。

融合AC作為交換機原生特性，同時支持與 IRF2/IRF3.1 等虛擬化技術組合使用，實現一臺設備管理全網有線無線設備，大大簡化 網絡運維復雜度。

全面的IPv6解決方案

IPv6 作為下一代網絡的基礎協議以其特有的技術優勢得到廣泛的認可，S10500 系列全面支持 IPv6 協議族，支持 IPv6 靜態路由、 RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6路由協議，支持豐富的IPv4 向IPv6 過渡技術，包括：IPv6 手工隧道、6to4 隧道、 ISATAP 隧道、GRE隧道、IPv4 兼容自動配置隧道等隧道技術，保證IPv4 向IPv6 的平滑過渡。

硬件級環網保護協議

S10500 支持硬件級RPR2.0（彈性分組環）技術融合了 SDH故障自愈的高可靠性與以太網的經濟性、高帶寬、靈活性、可擴展能 力等優勢，基于環行拓?fù)涮峁?shù)據優化的帶寬管理、高性能多業務傳輸解決方案，實現了硬件級快速收斂時間及超高可靠性保證，

RPR2.0 更在RPR1.0 的基礎上集成的 IRF2/MDC 等虛擬化功能，支持雙環負載均衡組網。S10500 也支持RRPP/ERPS 等標準兼

容標準的鏈路倒換技術。

硬件級加密技術

S10500 支持硬件級加密技術Macsec技術（802.1ae），區別于傳統端到端基礎應用層保護的軟加密技術，Macsec 通過鑒別數據 源的密碼技術保護管理橋接網絡和其他數據的控制協議，保護信息完整并提供再保護和保密服務。通過確認由該站發來的幀，可根 源上保護 2層協議受到的攻擊。

增強的以太網供電能力（PoE+）

S10500 系列交換機可以支持802.3af/802.3at 增強的以太網供電功能，單端口最大 30W的輸出功率，可以為 802.11n 的無線接入 點，可視 IP電話，大功率的監控?cái)z像頭以及更多的終端設備提供以太網供電能力。
